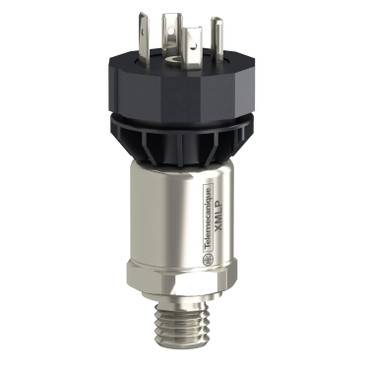

Датчик тиску 10 бар 4-20мА G1/4 A XMLP010BC21FQ

Технічні характеристики:

Необхідний конектор XZCC43FCP40B замовляється окремо!

Діапазон вимірювання: 0-10 бар

Пікове перевантаження: 30 бар

Тиск руйнування: 60 бар

Матеріал корпусу та ущільнення: Stainless steel AISI 316L, Fluorocarbon FPM

Напуга живлення 12...24 V DC SELV, voltage limits: 7...33 V

Схема підлючення: 2 - провідна струмова петля 4-20мА

Захист електроніки: від к. з. та неправильної полярності

Час відклику <= 2 ms для 10...90 % діапазону

Точність вимірювання +/- 0.5 %

Країна виробник: Швейцарія

 Технічні характеристики на сайті виробника

Схема підключення 2-пров. датчика 4-20мА

Датчики тиску серії XMLP серійно виробляютьcz в Швейцарії на заводі Schneider Electric та продаються під брендом Telemecanique.

Датчики тиску серії XMLP призначені для вимірювання тиску рідких та газоподібних середовищ неагесивних до матеріалу корпусу з нерж. сталі AISI 316L в температурних діапазонах:

• Повітря -30...135 °C
• Вода 0...135 °C
• Гідравлічне масло -30...135 °C
• Газі -30...135 °C
• Антифриз в системах оходження -30...135 °C

Можливі діапазони давачів тиску XMLP: -1..0 бар, 0..600 бар, -1..25 бар

Можливі варіанти вихідних сигналів: 4...20 ма (стандартно), під замовлення: 0...10 V, 0.5...4.5 V (автомобільна гідравліка)

Механічне приєднання до середовища: G1/4 A male (стандартно), під замовлення: 1/4"-18NPT male, SAE 7/16-20UNF-2A male, SAE 7/16-20UNF-2B female

Електричне приєднання:

стандартно: EN 175301-803-A (ex DIN 43650) - L-кутова фішка

під замовлення: M12, 4-pin, з кабелем 2 m PVC

під замовлення автомобільні конектори: Packard Metri-Pack 150, Deutsch DT04-3P, AMP Superseal 1.5 3-pin

Рівень захисту ІР із відповідними конекторами:

• IP 65 для EN 175301-803-A
• IP 67 for Packard Metri-Pack connector versions
• IP 67 та IP 69K для M12

Каталожні номери для замовлення відповідних конекторів:

EN 175301-803-A (ex DIN 43650) - L-кутова фішка - кат.номер XZCC43FCP40B

M12, 4-pin - прямий конектор - кат.номер - XZCC12FDM40B

M12, 4-pin - кутовий конектор - кат.номер - XZCC12FCM40B

M12, 4-pin - прямий конектор з кабелем 5 м - XZCPV1141L5

M12, 4-pin - кутовий конектор з кабелем 5 м - XZCPV1141L5

Індікатор 4-20мА з 2хPNP виходами для датчіків з конекторами 4-20мА - ZMLPA2P0SH
